产品介绍

该桩架采用液压步履式底盘，主塔采用法兰连接结构，靠液压及电器整体操纵，可完成回转、行走、就位、钻进、起落臂架等工序。工作时低噪音、无污染、自动化程度高等多种优点，是目前超深桩基础工程施工较为先进理想的机械施工设备。

该机动力头的输出轴与螺旋钻具为中空式，通过动力头与钻杆的中心管将混凝土通过输送泵送至孔内，实现成孔、成桩一机-次同步完成。(亦可后插钢筋笼工艺)并可完成长螺旋成孔、CFG桩、预制桩、灌注桩、地下连续墙、软基加固;改换钻具后可实现螺杆桩、深层多轴搅拌桩等多种工法、工艺施工。

主要技术参数

项目 \ 型号	CFG30	CFG32	CFG36	CFG38	CFG40
成孔直径mm	400-800	400-1000	600-1200	600-1200	800-1200
成桩深度 m	30	32	36	38	40
动力头功率kW	55 × 2	75 × 2	90 × 2	90 × 2	90 × 2
最大提拔力kN	400	480	960	1200	1200
主机转速r/min	16	11	11	11	11
输出扭矩kN.m	65	130	156	156	156
行走步距mm	1500	1800	2000	2000	2000
回转角度 °	± 180	± 180	± 180	± 180	± 180

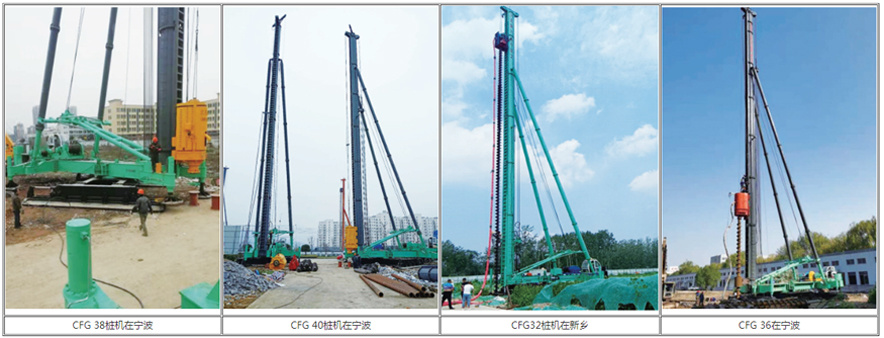

一些工程实例

该桩架采用液压步履式底盘，主塔采用法兰连接结构，靠液压及电器整体操纵，可完成回转、行走、就位、钻进、起落臂架等工序。工作时低噪音、无污染、自动化程度高等多种优点，是目前超深桩基础工程施工较为先进理想的机械施工设备。
